220V电动葫芦怎么接线?为您奉上接线图
220v电动葫芦单相电比三相电接线要复杂很多,下面给大家提供一个简单的单相电动葫芦接线图作为参考。

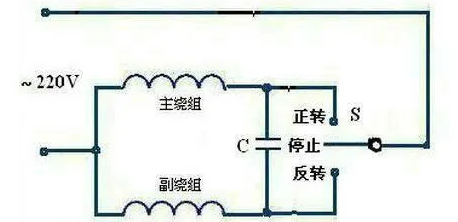

这是最简单的单相电正反转控制电路,通过切换主副绕组实现正反转。这是通电就转动的接线图,如果要实现点动开关,我们可以采用两个交流接触器来实现,如下图

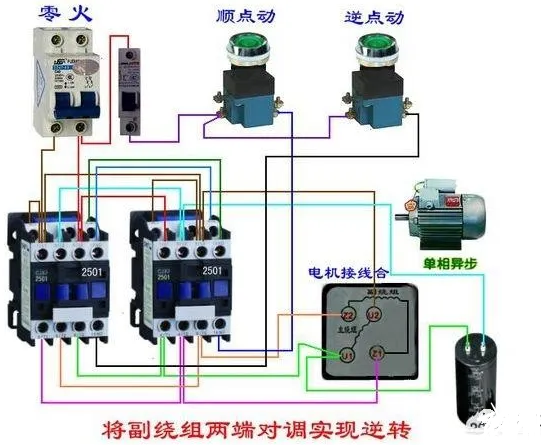

这是标准的电动葫芦接线图,两个按钮开关分别是顺转和逆转。

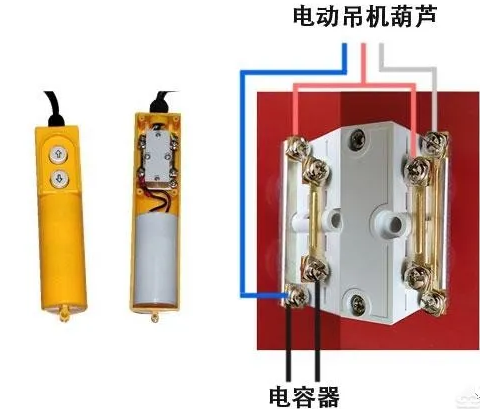

下图是控制手柄的接线图
手柄上通常有很多种倒顺开关,有手柄上带电容的,还有直接在电机上带电容,出四根线,比如电机出3个接线庄一般是出一颗复线一颗主线,还有一颗是副线主线串一起了,一般是副主一起的接电源,如∶复线串电容急停开关,主线直接接手柄。手柄是(电容一颗急停开关)(电源一颗(主线一颗,之后我们就看手柄触点是怎么通的,按哪个按钮那个接线的螺丝通,看完之后一次按照原理接入。
以上便是220V电动葫芦接线步骤的相关介绍,希望对您有所帮助。
